Faça você mesmo Fácil - Troca da seta ou pisca dianteiro - GUIA COMPLETO

Seta ou Indicador de Direção é um item de segurança que previne acidentes, sua falta pode levar a multa de R$ 195,23 - infração grave - e 05 pontos na CNH

Em post anterior, a seta da lâmpada traseira esquerda queimou e efetuei a troca, mostrando o passo-a-passo.

Neste post, de forma preventiva, vou efetuar a troca da seta ou pisca dianteiro também da esquerda (direita na foto, após a troca).

Trata-se de um item de segurança, logo o pequeno gasto adicional se justifica, ainda que o preço fosse maior. Em Agosto de 2024, paguei aproximadamente R$ 30,00 pelo par de lâmpadas PY21W.

Detalhe da lâmpada indicadora de direção (cor âmbar ou laranja - código PY21W), encaixada no conjunto ótico (da parte esquerda dianteira do carro)

Lâmpada velha (oxidação nas duas extremidades, na iminência de ocorrer a interrupção do filamento)	Lâmpada nova (filamento sem oxidação, intacto)

Disclaimer / Isenção de Responsabilidade: Este procedimento deve ser realizado com cuidado, somente por pessoas habilitadas. Quem executar assumirá o risco e, caso incorra em prejuízo, não posso ser responsabilizado.

Pré-requisito:

Comprar a lâmpada PY21W - Nissan March 2012/2013. Comprei da marca OSRAM original, por ter tradição de mercado. Cuidado com as imitações!

1) Remover a lâmpada do conjunto ótico

a) Abrir o capô, acionando a segunda alavanca da esquerda para a direita (fica abaixo do volante - número 13, a seguir) para cima - fica ao lado da alavanca para abrir a tampa do tanque de combustível (número 12, a seguir).

b) (Opcional) Acabei precisando desrosquear o parafuso que segura o reservatório de água para lavagem do pára-brisa, dando mais espaço para o próximo passo. Utilizei, neste caso, a chave de boca de número 10.

c) Desrosquear o suporte da lâmpada no sentido anti-horário. Desta vez não precisei usar a chave de boca.

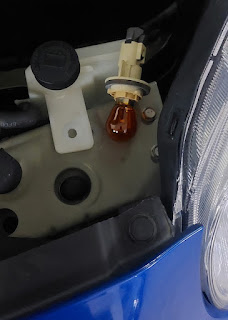

d) Removendo o cabo pra cima, a lâmpada sai do conjunto ótico

2) Trocar a lâmpada

a) Desrosquear a lâmpada do suporte, um pouco, no sentido anti-horário.

O encaixe é de pressão com trava nas laterais do suporte do bulbo da lâmpada.

b) Com a lâmpada nova, buscar o encaixe de uma das travas laterais.

c) Pressionar levemente a lâmpada contra o suporte e rosquear no sentido horário.

d) Fazer o teste, ligando o pisca-alerta do carro, para se certificar que houve o correto encaixe e a lâmpada não foi comprada com defeito.

3) Montar a lâmpada no conjunto ótico

a) Encaixar corretamente o suporte onde está a lâmpada ao conjunto ótico. Macete: antes de começar a girar, verifique se houve o encaixe correto se a beirada do suporte não aparecer, conforme fotos abaixo.

Encaixe INCORRETO

Encaixe CORRETO

b) Rosquear o suporte no conjunto ótico, no sentido horário. Faz aproximadamente 1/4 (até menos) de volta seguido de um barulho seco de encaixe.

Voilà! Agora o pisca, seta ou indicador de direção vai durar tanto quanto o pisca traseiro, trocado em post anterior.

Fonte: Manual do Proprietário (Impressão de 2012) - pág. 8-30.

Faça você mesmo Fácil - Troca da lâmpada W5W, "pingo" ou "lanterna" da frente - GUIA COMPLETO

lâmpada W5W, luz de estacionamento dianteira, populares "pingo" ou "lanterna", é acionada no primeiro estágio (giro - ver figura abaixo [1]) em que se ilumina o painel de instrumentos e a placa do Nissan March

Não confundir a "pingo" (W5W, acesa na foto) com a halógena do farol baixo/alto (H4, apagada na foto).

A troca da lâmpada halógena H4 já foi abordada por este blog neste post.

Disclaimer / Isenção de Responsabilidade: Este procedimento deve ser realizado com cuidado, somente por pessoas habilitadas. Quem executar assumirá o risco e, caso incorra em prejuízo, não posso ser responsabilizado.

Pré-requisito:

Comprar a lâmpada W5W - Nissan March 2012/2013. Comprei da marca OSRAM original, por ter tradição de mercado. Cuidado com as imitações!

1) Remover a lâmpada

a) Abrir o capô, acionando a segunda alavanca da esquerda para a direita (fica abaixo do volante - número 13, a seguir) para cima - fica ao lado da alavanca para abrir a tampa do tanque de combustível (número 12, a seguir).

b) Com a ajuda de uma chave de boca de tamanho 9 ou 10, realizar uma leve torção na parte de trás, no conector da lâmpada, no sentido de fora para dentro do carro (sentido anti-horário)

c) Removendo o cabo pra cima, a lâmpada sai do conjunto ótico e pode ser facilmente removida do cabo com a mão, puxando a lâmpada do bocal

2) Inserir a lâmpada nova

a) Com cuidado para não tocar no bulbo da lâmpada nova, encaixá-la no bocal

b) Fazer o teste, ligando a luz "pingo"

3) Encaixar o cabo e lâmpada no conjunto da frente do farol do carro

a) Posicionar a lâmpada no interior do conjunto ótico do farol do carro

b) Com a ajuda de uma chave de boca de tamanho 9 ou 10, realizar uma leve torção na parte de trás, no conector da lâmpada, no sentido de dentro para fora do carro (sentido horário)

c) Verificar se a lâmpada está bem encaixada, fixa no conjunto ótico. Sugestão: verificar se consegue rotacionar o conector da lâmpada no sentido horário.

Veja o comparativo entre as lâmpadas queimada e nova, a seguir:

Lâmpada queimada (filamento interrompido)	Lâmpada nova (filamento intacto)

Agora o samurai azul não está mais caolho.

Sayonara! Até a próxima!!!

Fonte: Manual do Proprietário (Impressão de 2012) - pág. 8-30.

Faça você mesmo Fácil - Troca da lâmpada da seta ou pisca traseiro - GUIA COMPLETO

Seta ou Indicador de Direção é um item de segurança que previne acidentes, sua falta pode levar a multa de R$ 195,23 - infração grave - e 05 pontos na CNH

A lâmpada da seta queimou, logo vi que a seta estava piscando duas vezes mais rapidamente que o normal, porque a corrente dobrou.

Isso pode acarretar em queima de componentes do carro, logo, recomenda-se realizar a troca da lâmpada, o mais breve possível.

Lâmpada queimada (oxidação na extremidade direita, com interrupção do filamento)	Lâmpada nova (filamento sem oxidação, intacto)

Disclaimer / Isenção de Responsabilidade: Este procedimento deve ser realizado com cuidado, somente por pessoas habilitadas. Quem executar assumirá o risco e, caso incorra em prejuízo, não posso ser responsabilizado.

Pré-requisito:

Comprar a lâmpada PY21W - Nissan March 2012/2013. Comprei da marca OSRAM original, por ter tradição de mercado. Cuidado com as imitações!

1) Desmontar a parte traseira

a) Desaparafusar com chaves de boca ou de vela de tamanho 10 os dois parafusos com arruelas que fixam o plástico de suporte preto na estrutura do carro

b) Com o auxílio de uma chave de fenda longa, um calço ou uma espátula de plástico, remover a fixação, com cuidado, nos pontos da lateral externa. As setas em amarelo, indicam os dois pontos aproximados de onde estão as presilhas de plástico, atrás do conjunto, nas partes superior e inferior, na direção de fora do carro.

2) Desacoplar o cabo

a) Pressionar o gancho preto (parte circulada / A) para fora, desacoplando o cabo de energia (calço na parte branca / B)

3) Remover o suporte das lâmpadas

a) Remover a capa que cobre o suporte

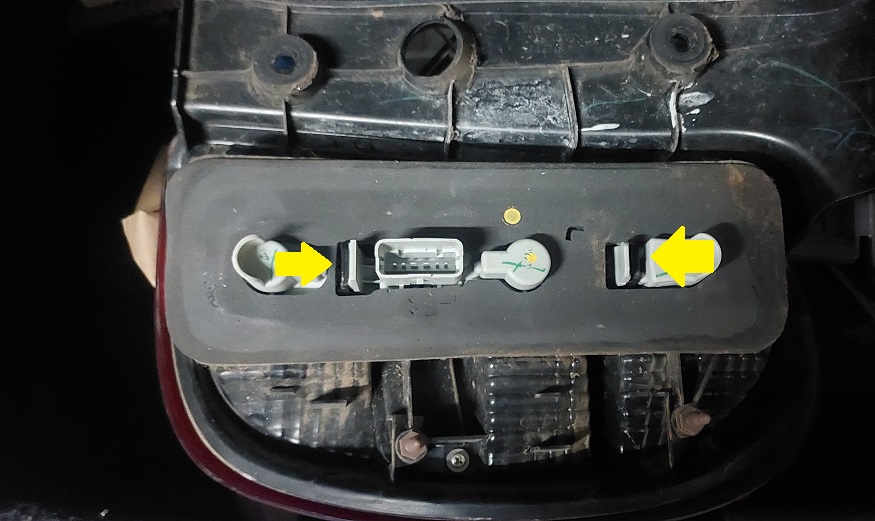

b) Remover o suporte (branco) pressionando pra dentro os pinos brancos indicados pelas setas em amarelo

4) Substituir a lâmpada

a) Com o suporte branco das lâmpadas, pressionar a lâmpada central (pisca) contra o suporte e rosquear no sentido anti-horário para soltar

b) Colocar a lâmpada nova, rosqueando até encaixar no sentido horário

5) Montar as partes novamente

a) Encaixar o suporte branco na base das lâmpadas traseiras (até ouvir o clique)

b) Encaixar a capa que cobria o suporte

c) Acoplar o cabo (até ouvir o clique)

d) Fazer o teste, seja de destravar o carro ou de ligar o pisca-alerta, antes de encaixar o conjunto na carroceria

e) Encaixar, com cuidado, o conjunto nos pontos de plástico da lateral externa

f) Apertar os dois parafusos com arruelas nos dois pontos do suporte de plástico na carroceria

Pronto! Agora o pisca, seta ou indicador de direção vai funcionar perfeitamente
